Wallboxtester und Messadapter zur Funktionsprüfung, Fehlersuche in Wallboxen

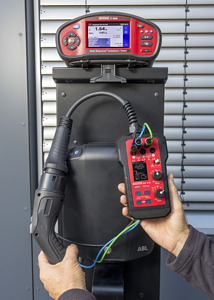

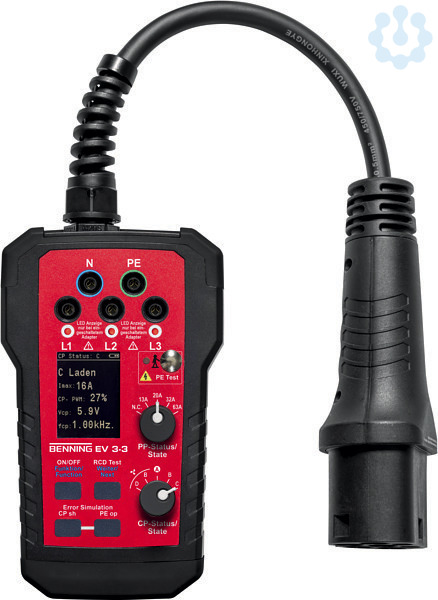

Benning EV 3-3. Wallboxtester und Messadapter für die einfache und schnelle Funktionsprüfung sowie Fehlersuche an Wallboxen. Zusammen mit dem Installationstester BENNING IT 200/BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für E-Fahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110). Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Kontaktierung des Installationstesters mit der Ladestation. Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) 13 A/ 20 A /32 A /62 A der Ladekabel. Simulation unterschiedlicher Fahrzeugzustände: A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Fehler, Kurzschluss zwischen CP-PE / PE getrennt). Analyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis). Spannungs- und Drehfeldmessung sowie separate Phasenanzeigen (L1/L2/L3) über drei LEDs sobald Ladestation Energie bereitstellt. Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtung mit Zeitmessung. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationstester. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert). Messkategorie CAT II 300 V. Inkl. Schutztasche.
