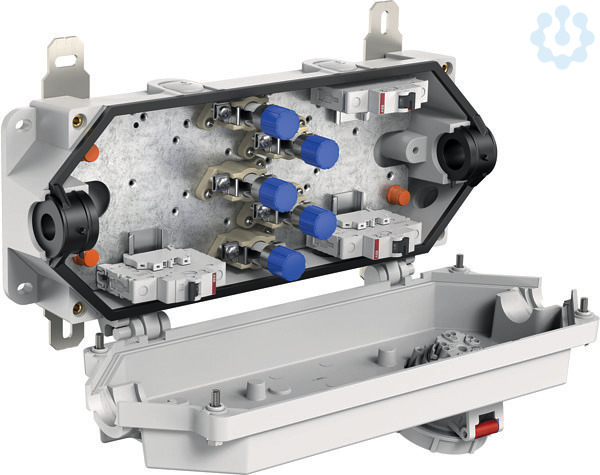

Artikelbild
Abbildung ähnlich
Spelsberg

Abzweigkasten, grau, Schutzart IP66/IP67, Schlagfestigkeit IK09, Schutzklasse II, Bemessungsspannung 400V AC, halogenfrei

6302212 RAPID-BOX-16Q-1X5-ST 30205101
auf Anfrage
je 1 St
Lieferzeit auf Anfrage
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Abzweigkasten, mit Schutzart IP66/IP67, Ui=400 V AC, M25, (5 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und Tunnelbereich, Druck-Sog-Dicht nach Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialduroplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik. Außenbefestigungslaschen und Deckelschrauben aus Edelstahl 1.4571, grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter, Klemmbereich für ungeschnittene Leiter 2,5mm² bis 25mm², Klemmbereich für geschnittene Leiter 2,5mm² bis 16mm², Bemessungsstrom 63A. In Deckel montiert 1 Stück CEE-Steckdose 5-polig 16A, Absicherung durch 3 x Leitungsschutzschalter einpolig B10, vorverdrahtet, Dichtbereich Hauptkabel: 17-22mm (andere Dichtbereiche auf Anfrage)
Abmessungen: 190 x 447 x 105mm
Beigefügtes Zubehör: 2 Stück Kabelverschraubung M25, Dichtbereich 9-16mm
4 Stück Verschlussschrauben M25

Merkmale

Marke Spelsberg
FEGIME 6302212
Herstellerbezeichnung RAPID-BOX-16Q-1X5-STV
MPN 30205101
GTIN / EAN 4013902654284
Artikelklasse Dose, Gehäuse für Montage auf der Wand/Decke
Montageart Wand-/Deckenmontage
Farbe grau
Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation Nein
Anreihbar Ja
Anzahl der Einführungen 7
Anzahl der Klemmstellen je Pol 2
Anzahl der mitgelieferten Kabelverschraubungen 2
Art der Gehäusedurchführung sonstige
Ausführung Verbindungskasten
Ausführung Deckel Deckel mit Steckdose
Bemessungsisolationsspannung Ui 400
Bestückung Schraubklemme
Breite 190
Deckelbefestigung geschraubt
Einführung von hinten Nein
Einsatztemperatur -25...40
Explosionsgeprüfte Ausführung Nein
Form rechteckig
Funktionserhalt ohne
Für Ex-Zone Gas ohne
Für Ex-Zone Staub ohne
Halogenfrei Ja
Länge 447
Max. Leiterquerschnitt 16
Mit Abschirmung Nein
Mit Vergussmasse mitgeliefert Nein
Mit Zugentlastung Ja
Montage im Erdreich Nein
Montage unter Wasser Nein
Oberflächenschutz unbehandelt
Plombierbar Nein
Polzahl 5
RAL-Nummer (ähnlich) 7035
Schutzart (IP) IP66/IP67
Tiefe 105
Transparenter Deckel Nein
Vergießbar Nein
Werkstoff Kunststoff
Witterungsbeständig Ja
Zolltarifnummer 85369095
RoHS-konform CONFORM
