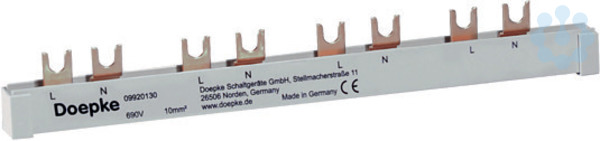

Artikelbild
Abbildung ähnlich
Doepke

Gabelsammelschiene 2p, 12 TE, 63A, 500V (AC), ((L, N, S) x 4)

3539100 BG12TE-1/N/S-10 9920130
auf Anfrage
je 1 St
Lieferzeit auf Anfrage
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.

Merkmale

Marke Doepke
FEGIME 3539100
Herstellerbezeichnung BG12TE-1/N/S-10
MPN 09920130
GTIN / EAN 4014712239500
Artikelklasse Phasenschiene
Farbe grau
Querschnitt 10
Anzahl der Phasen 1
Ausführung des elektrischen Anschlusses Gabel
Bedingter Bemessungskurzschlussstrom Iq 15
Bemessungsdauerstrom Iu 63
Bemessungskurzzeitstromfestigkeit Icw 15
Bemessungsstoßspannung 4.5
Breite in Teilungseinheiten 12
Geeignet für Anzahl Geräte 4
Geeignet für Geräte mit Hilfsschalter Nein
Geeignet für Geräte mit N-Leiter Ja
Isoliert Nein
Länge 202
Max. Bemessungsbetriebsspannung Ue 500
Polzahl 2
Teilungsmaß 17.8
Zuschneidbar Nein
Zolltarifnummer 85369001
RoHS-konform CONFORM
