Doepke

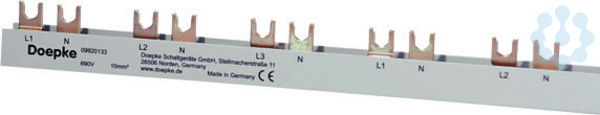

Gabelsammelschiene 4p, 60 TE, 63A, 500V (AC), (L1, N, S, L2, N, S, L3, N, S, L1, …)

3539103 BG60TE-3/N/S-10 9920133
auf Anfrage
je 1 St
Lieferzeit auf Anfrage
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.

Merkmale

Marke Doepke
FEGIME 3539103
Herstellerbezeichnung BG60TE-3/N/S-10
MPN 09920133
GTIN / EAN 4014712239524
Artikelklasse Phasenschiene
Farbe grau
Querschnitt 10
Anzahl der Phasen 3
Ausführung des elektrischen Anschlusses Gabel
Bedingter Bemessungskurzschlussstrom Iq 15
Bemessungsdauerstrom Iu 63
Bemessungskurzzeitstromfestigkeit Icw 15
Bemessungsstoßspannung 4.5
Breite in Teilungseinheiten 60
Geeignet für Anzahl Geräte 20
Geeignet für Geräte mit Hilfsschalter Nein
Geeignet für Geräte mit N-Leiter Ja
Isoliert Nein
Länge 1016
Max. Bemessungsbetriebsspannung Ue 500
Polzahl 4
Teilungsmaß 17.8
Zuschneidbar Nein
Zolltarifnummer 85369001
RoHS-konform CONFORM
