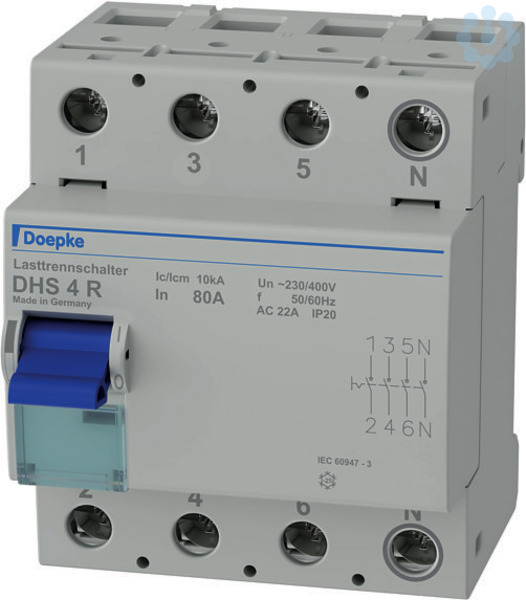

Artikelbild
Abbildung ähnlich
Doepke

Lasttrennschalter kompakt, 80A, 4 Schließer, N rechts

5795747 DHS-4-080-R 9900015
auf Anfrage
je 1 St
Lieferzeit auf Anfrage
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht.

Merkmale

Marke Doepke
FEGIME 5795747
Herstellerbezeichnung DHS-4-080-R
MPN 09900015
GTIN / EAN 4014712270763
Artikelklasse Lasttrennschalter
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schalter 1
Ausführung als Hauptschalter Nein
Ausführung als NOT-AUS-Einrichtung Nein
Ausführung als Sicherheitsschalter Nein
Ausführung als Wartungs-/Reparaturschalter Nein
Ausführung als Wendeschalter Nein
Ausführung des Betätigungselements Kipphebel
Bedingter Bemessungskurzschlussstrom Iq 10
Bemessungsbetriebsspannung 230...400
Bemessungsdauerstrom Iu 80
Bemessungsdauerstrom bei AC-21, 400 V 80
Bemessungskurzzeitstromfestigkeit Icw 10
Farbe des Betätigungselements sonstige
Geeignet für Frontbefestigung 4-Loch Nein
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Ja
Geeignet für Zwischenbau Nein
Gerätebauart Komplettgerät im Gehäuse
Max. Bemessungsbetriebsspannung Ue bei AC 400
Motorantrieb integriert Nein
Motorantrieb optional Nein
Polzahl 4
Schaltleistung bei 400 V 37.7
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) 1
Spannungsauslöser optional Nein
Verriegelbar Ja
Breite 72
Breite in Teilungseinheiten 4
Geeignet für Bodenmontage Nein
Gehäusefarbe grau
Höhe 85
Mit vormontierter Verkabelung Nein
Tiefe 75
Werkstoff des Gehäuses Kunststoff
Zolltarifnummer 85365080
RoHS-konform CONFORM
